In questa pagina verrà mostrato come gestire in assembly le interruzioni con priorità del PIC18 generate da sorgenti esterne, quale un semplice interruttore. Qui una breve descrizione del concetto di interruzione.

Al solito, è vivamente consigliata la lettura in parallelo della spiegazione semplificata qui riportata e della la spiegazione "ufficiale" presente nei fogli tecnici.

Il PIC18 prevede due distinte modalità di uso delle interruzioni:

La modalità attiva all'accensione è descritta nella pagina Mid-Range Compatibility mode. Questa modalità, tipica del PIC16, non permette di distinguere tra interruzioni urgenti, da eseguire nel più breve tempo possibile, ed altre meno urgenti la cui esecuzione può essere ritardata.
La modalità tipica del PIC18 utilizza due livelli di priorità per le interruzioni (Interrupt Priority mode, descritta in questa pagina) e deve essere attivata esplicitamente dal software.

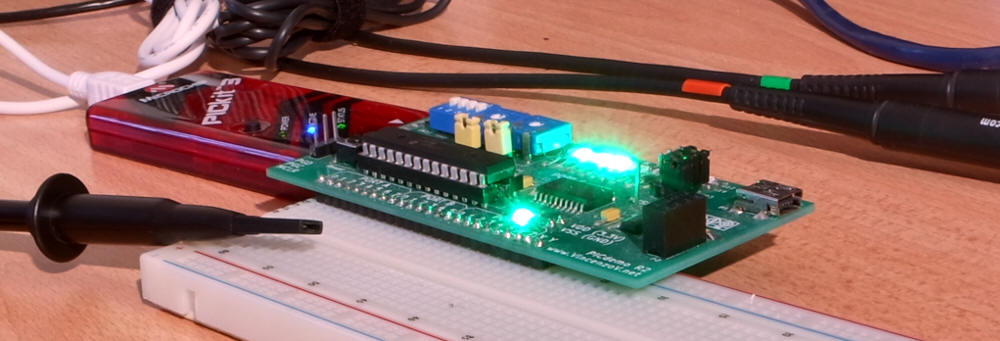

L'hardware di riferimento è il PICdemo oppure il PICdemo R2 anche se il circuito è realizzabile senza alcun problema direttamente su breadboard. In particolare vengono utilizzati:

Otto LED e relative resistenze connessi a PORTC
Due pulsanti/interruttori connessi a RB0/INT0 e RB1/INT1

Priority mode

Quando le interruzioni del PIC18 sono configurate in Priority mode è possibile definire due classi di priorità:

Interruzioni a bassa priorità
Interruzioni ad alta priorità

La differenza essenziale tra le due è che le seconde possono interrompere l'esecuzione delle prime, ma non viceversa.(nota 1).

La priorità delle interruzioni generate da una specifica periferica è in genere programmabile, a seconda delle esigenze.

A fondo pagina trovate il codice che utilizza un interrupt ad alta priorità ed uno a bassa priorità. In particolare:

INT0, configurato sempre e automaticamente ad alta priorità. Quando attivato, fa ruotare di una posizione l'unico LED acceso, in modo analogo a quando già descritto
INT1, configurato in questo esempio a bassa priorità. Quando attivato, ripristina la situazione iniziale, accendendo il solo LED collegato a RC0

Per la gestione vengono utilizzati diversi flag, distribuiti su vari registri:

Un flag per attivare la modalità di funzionamento con priorità (non attiva all'accensione)
Un flag per attivare globalmente le interruzioni a bassa priorità
Un secondo flag per attivare globalmente le interruzioni ad alta priorità (se sono disattivate le interrupt ad alta priorità, sono automaticamente disattivate anche quelle a bassa priorità)
Un flag per ciascuna periferica per attivare la generazione di interrupt
Un flag per ciascuna periferica per specificare se l'interrupt generata sarà ad alta oppure a bassa priorità (se questa possibilità è prevista)
Un flag per ciascuna periferica per segnalare l'avvenuta generazione dell'interrupt

Inizializzazione

Il codice di inizializzazione delle porte è sostanzialmente identico all'esempio relativo alla modalità compatibile, con la sola aggiunta della configurazione di INT1 come ingresso con pull-up:

clrf TRISC ; PORTC come uscita, tutti gli 8 pin
movlw 0x01 ; LED0 acceso; LED1-7 spenti
movwf LATC

movlw 0xFF ; PORTB come ingresso, tutti gli 8 pin
movwf TRISB
bsf WPUB, INT0 ; abilita il pull-up interno su INT0
bsf WPUB, INT1 ; abilita il pull-up interno su INT1
bcf INTCON2, RBPU ; Pull-up attivo su tutti i pin abilitati

Occorre quindi procedere alla configurazioni delle interruzioni, impostando:

la modalità delle interruzioni con priorità (Interrupt Priority ENable bit)
i flag di abilitazione relativi a INT0 (INT0 Interrupt Enable) e INT1 (INT1 Interrupt Enable)
la priorità dell'interruzione generata da INT1 (nota 2)
la ricezione da parte della CPU delle interruzioni ad alta priorità (Global Interrupt Enable High)
la ricezione da parte della CPU delle interruzioni a bassa priorità (Global Interrupt Enable Low)

Il codice corrispondente:

bsf RCON, IPEN ; Abilito le interruzioni a livelli di priorità
bsf INTCON, INT0IE ; Abilito INT0 a generare interruzioni (ad alta priorità)
bcf INTCON3, INT1IP ; Imposto INT1 a bassa priorità
bsf INTCON3, INT1IE ; Abilito INT1 a generare interruzioni
bsf INTCON, GIEH ; Abilito la CPU a ricevere interruzioni ad alta priorità
bsf INTCON, GIEL ; Abilito la CPU a ricevere interruzioni a bassa priorità

Superloop

Dopo le configurazioni iniziali, il processore inizia un ciclo infinito dove non vene fatto assolutamente nulla di significativo. In particolare il codice NON legge il valore dell'interruttore e NON imposta l'accensione dei LED.

repeat
nop ; non fa nulla (No OPeration), per sempre
nop
bra repeat

ISR ad alta priorità

Questa ISR è il codice che viene eseguito quando l'hardware rileva la generazione di un interrupt ad alta priorità. La descrizione è identica a quanto già scritto a proposito delle interruzioni senza priorità, a cui si rimanda. In particolare non cambia l'indirizzo in cui il codice deve essere memorizzato (0x0008) e la modalità di salvataggio e recupero dei registri nei registri shadow.

Il codice:

ISR_Alta CODE 0x0008 ; Vettore per ISR ad alta priorità
goto AltaPriorita ; Salta all'inizi della ISR ad alta priorità

Interruzioni CODE ; Codice per la gestione delle interruzioni
AltaPriorita
btfsc INTCON, INT0IF ; Interruzione causata da INT0 ?
bra GestioneINT0 ; Esegue il codice corrispondente

retfie FAST ; Nessuna fleg settato... Indizio di un errore?

GestioneINT0
rlncf LATC ; "Ruota" i LED
bcf INTCON, INT0IF ; Azzera il flag che segnala INT0
retfie FAST ; Torna ad eseguire il codice principale

L'unica cosa che è bene mettere in evidenza è che questo codice non può essere mai interrotto.

ISR a bassa priorità

Due sono le differenze fondamentali rispetto alla ISR ad alta priorità:

Il codice della ISR deve essere memorizzato a partire dall'indirizzo 0x0018
Non è possibile l'uso dei registri shadow per salvare temporaneamente i registri WREG, STATUS e BSR. Infatti il codice di questa ISR potrebbe essere a sua volta interrotto da un interrupt ad alta priorità, con l'effetto di sovrascrivere i registri shadow, perdendone il contenuto (nota 3). Il modo più semplice per salvaguardare questi registri è l'uso di tre variabili temporanee. Una alternativa, più lenta e complessa, è l'uso di uno stack software che però avrebbe il vantaggio di poter scrivere interrupt pre-emptive.

Il codice:

ISR_Bassa CODE 0x0018 ; Vettore per ISR a bassa priorità
goto BassaPriorita ; Salta all'inizi della ISR bassa priorità

BassaPriorita
movff WREG, WREG_TEMP ; salva il registro W nella variabile "temporanea"
movff STATUS, STATUS_TEMP ; salva i flag nella variabile "temporanea"
movff BSR, BSR_TEMP ; salva il registro BSR nella variabile "temporanea"

btfsc INTCON3, INT1IF ; Interruzione causata da INT1 ?
bra GestioneINT1 ; Esegue il codice corrispondente

bra Ritorna ; Nessuna fleg settato... Indizio di un errore?

GestioneINT1
bcf INTCON3, INT1IF ; Azzera il flag che segnala INT1
movlw 0x01 ; LED0 acceso; LED1-7 spenti (situazione iniziale)
movwf LATC
bra Ritorna

Ritorna
movff STATUS_TEMP, STATUS ; ripristina i flags
movff WREG_TEMP, WREG ; ripristina il registro W
movff BSR_TEMP, BSR ; ripristina il registro BSR
retfie

Il codice

Interrupt (priority mode)

Esercizi e quesiti

Per quale motivo i vettori di reset e delle interrupt sono costituiti da un semplice salto e non dal codice principale vero e proprio?

Not

In genere si preferisce impedire ad una ISR di interrompere una ISR della stessa priorità, anche se con un po' di attenzione nel salvataggio dei registri e rinunciando a qualche ottimizzazione nelle prestazioni, la cosa non è impossibile (pre-emptive interrupt).
INT0 genera sempre interruzioni ad alta priorità
Per questo motivo viene usata l'istruzione retfie senza l'argomento FAST
