MPLAB Code Configurator

Tutorial → PIC18 in C → MPLAB Code Configurator

MPLAB Code Configurator (MCC) è uno strumento grafico per la generazione automatica del codice C. In particolare risulta comodo per configurare i registri delle varie periferiche, permettendo la creazione in pochi minuti di semplici applicazioni.

Quanto mostrato è relativo alla versione 3.25 (incluso automaticamente con le versioni di MPLAB dalla 3.40 in poi), utilizzato con un PIC18F25K50. Questa nota è importante perché, purtroppo, lo strumento è ricco di bug e features, fortemente dipendenti dalla versione e dal processore utilizzato.

Installazione

L'installazione può essere fatta direttamente dall'interno di MPLAB. Tools → Plugins → Available plugins (se già non installato) → selezione → Install.

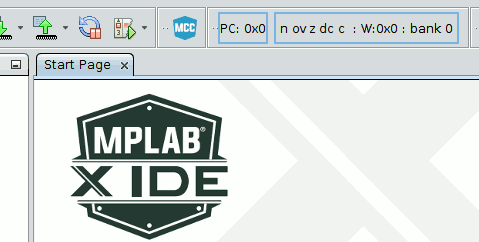

Dopo il riavvio, apparirà una icona a forma di esagono azzurro la cui pressione attiverà il tool.

Esagono MCC

Configurare il sistema (system)

Il clock

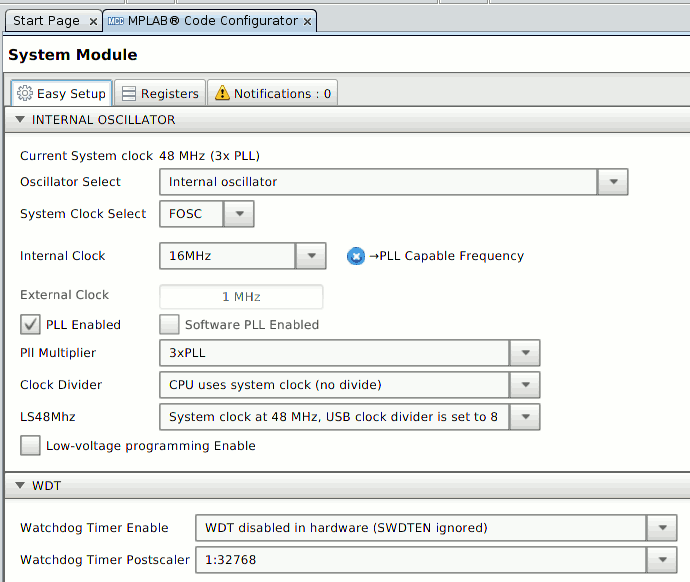

La prima cosa da configurare è l'impostazione del clock. Per esempio, le impostazioni seguenti permettono l'uso del clock interno al PIC18F25K50 alla massima frequenza (clock a 16 MHz moltiplicato per 3 tramite PLL).

Altre impostazioni mostrate in figura permettono (o meno) l'attivazione della programmazione a bassa tensione e del watchdog timer.

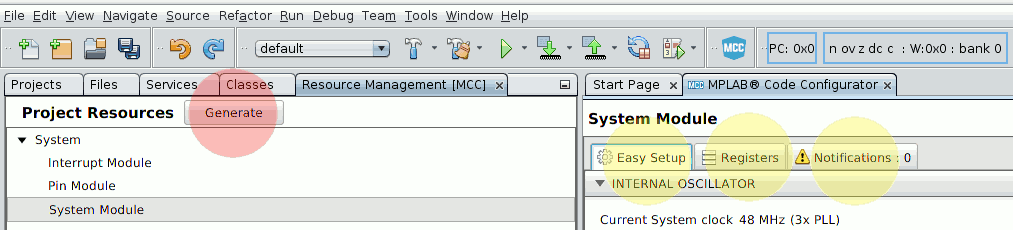

Per generare il codice occorre intervenire sull'apposito pulsante, evidenziato in rosso:

Generate e tab vari

Si noti che, oltre alla finestra precedente (Easy Setup), la presenza di ulteriori due tab, evidenziati in giallo, contenenti:

I configuration bits (Register), già impostati automaticamente
Alcune notifiche, tipicamente errori o segnalazioni varie

I pin di input/output

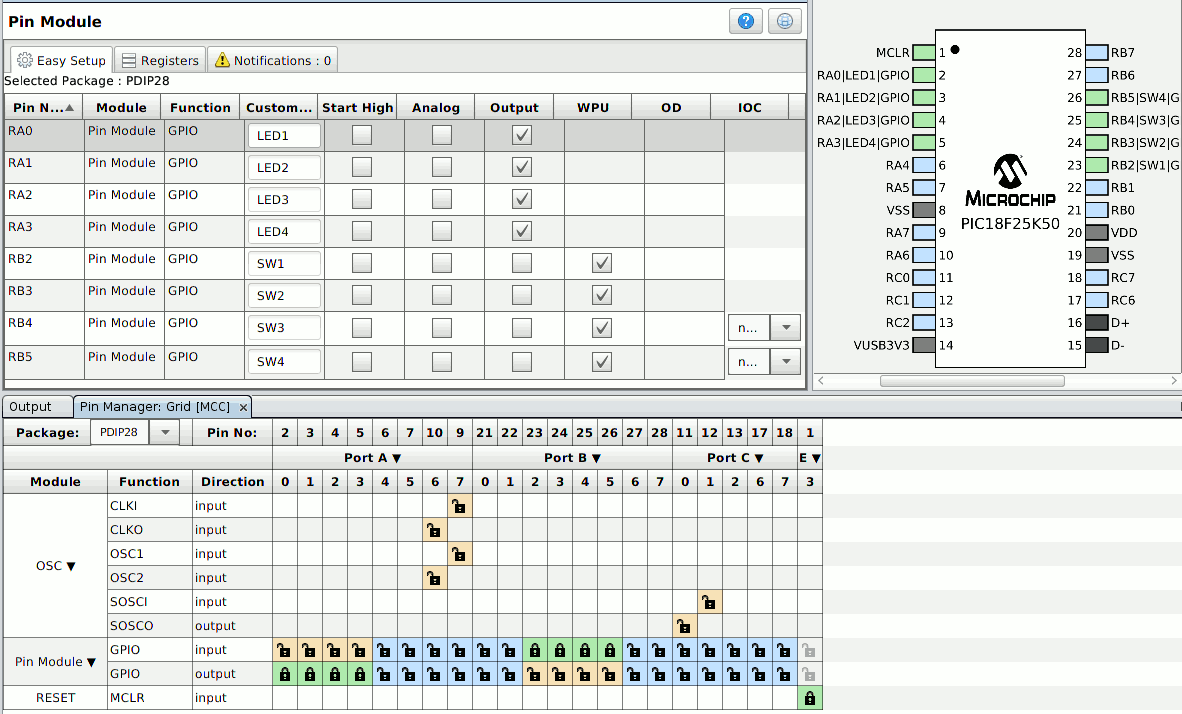

Il Pin Module permette di impostare i pin come ingresso oppure come uscita. La schermata seguente, per esempio, imposta:

quattro bit come ingressi digitali con resistenza di pull-up (WPU)
quattro bit come uscite digitali

Pin Module

Si notino le tre finestre che costituiscono il Pin Manager:

Quella in basso (Grid) permette di scegliere la funzione, "chiudendo" il lucchetto corrispondente
Quella di destra mostra quali pin non sono ancora stati configurati (in azzurro) e quali sono stati bloccati per una determinata funzione (in verde)
Quella in alto permette di impostare alcuni parametri (presenza o meno delle Weak Pull Up, segnale analogico o digitale, valore iniziale) ed assegnare un nome a ciascun pin

Anche in questo caso, dopo la configurazione, occorre cliccare su Generate.

Per ora tralasciamo l'Interrupt Module.

Il codice generato

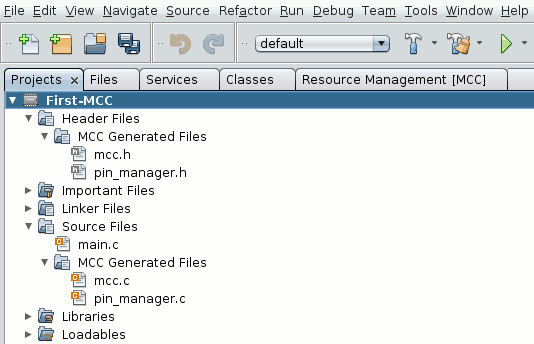

Prima di proseguire osserviamo i file .c e .h che sono stati generati automaticamente:

main.c, praticamente vuoto, contiene la funzione di inizializzazione ed il super-loop (vuoto). Spesso questo è l'unico tra i file generati automaticamente che viene modificato dal programmatore.
Una serie di header files in MCC Generated Files (indicativamente uno per ciascun modulo configurato) che contiene prototipi di funzioni e macro. Alcune di queste ultime sono decisamente comode, consiglio vivamente una rapida scorsa. Inoltre questi file contengono la documentazione delle funzioni ed esempi d'uso di fondamentale importanza. In genere è bene non modificare questi files
Una serie di file di codice in MCC Generated Files (indicativamente uno per ciascun modulo configurato) contenenti le varie funzioni create da MCC. In genere è bene non modificare questi files

MCC: file generati automaticamente

Cosa ne penso?

Dopo le prime delusioni all'uscita di questo plug-in, devo confessare che lo trovo comodo e lo sto usando praticamente per ogni progetto.

Cosa mi piace:

Facile e comodo, si creano applicazioni in pochi minuti

Cosa non mi piace:

A volte il codice contiene passaggi che definirei barocchi
Non sempre la documentazione è esaustiva
Non tutti i processore e non tutte le periferiche sono supportate
Qualche bug di troppo: si scoprono solo usandolo!

Avvertenze:

Non sostituisce la lettura dei fogli tecnici del processore
Il modo migliore per usarlo: si scrive la struttura del programma e poi si interviene a mano! Con l'avvertenza che, dopo le modifiche manuali, è spesso difficile tornare indietro

Esercizi

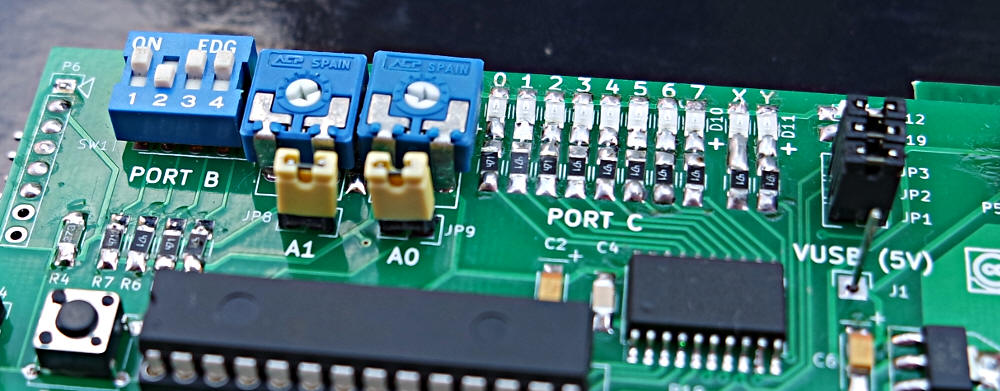

Scrivere all'interno del super-loop il codice che legge quattro pulsanti ed imposta conseguentemente quattro LED. Utilizzare le macro definite in pin_manager.h

Data di creazione di questa pagina: ottobre 2016
Ultima modifica: 20 luglio 2019
