PIC18 come master SPI usando le PLIB

Tutorial → PIC18 in C → SPI → Master SPI con le PLIB

SPI

Le PLIB sono dal luglio 2015 sconsigliate per nuovi progetti

In questa pagina non verrà spiegato cosa è e come si usa il bus SPI. Se serve, qui trovate qualche informazione.

In questa pagina viene mostrato come collegare una periferica SPI ad un PIC18, utilizzando le PLIB. Se siete interessati all'uso diretto degli SFR: PIC18 come master SPI

L'hardware

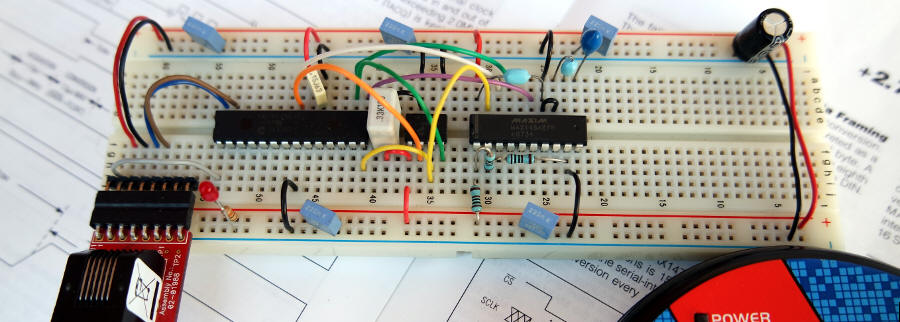

Il circuito è stato realizzato su breadboard utilizzando un PIC18F25K20, un ADC a 12 bit MAX 146 ed un DAC a 12 bit MCP4822.

La realizzazione del circuito, utilizzato anche per altre prove, non presenta particolari criticità. Le uniche avvertenze, utili soprattutto con le frequenza del bus SPI più elevate, sono quelle di inserire alcuni condensatori per disaccoppiare l'alimentazione e, ovviamente, realizzare collegamenti ordinati e non troppo lunghi.

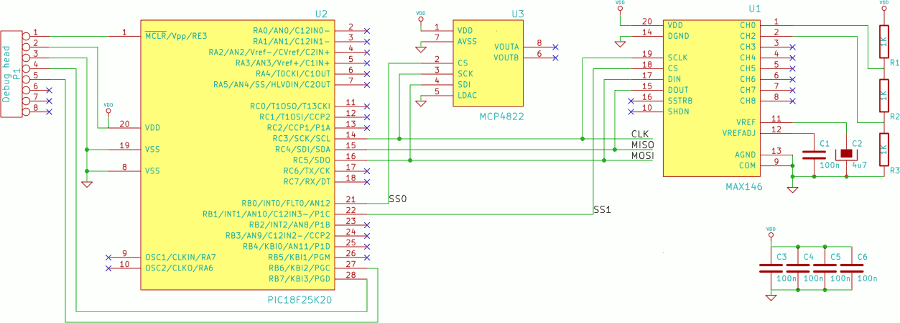

Lo schema mostra i collegamenti tra il PIC e le due periferiche:

il clock è comune a tutte le periferiche ed è comandato dal PIC
il MOSI è comune a tutte le periferiche ed è comandato dal PIC
il MISO è comune a tutte le periferiche anche se in questo caso è collegato al solo ADC MAX146 in quanto il DAC MCP4822 non possiede uscite digitali
ogni periferica ha un suo ingresso Slave Select, individualmente pilotato dal PIC

Uso delle PLIB

Le due funzioni di riferimento sono:

OpenSPI(SPI_FOSC_4, MODE_00, SMPMID);
Permette di configurare il modulo SPI, il clock ed il modo di funzionamento
WriteSPI(dato);
Scrive un byte su SPI. La lettura del byte e l'attivazione di SS deve essere effettuata tramite lettura diretta dei registri, in modo simile a quanto già visto

I dettagli di queste e altre funzioni PLIB sono descritti nello specifico documento PDF fornito con il compilatore XC8.

Il codice di riferimento è disponibile a fondo pagina ed è relativo alla lettura di uno dei canali dell'ADC..

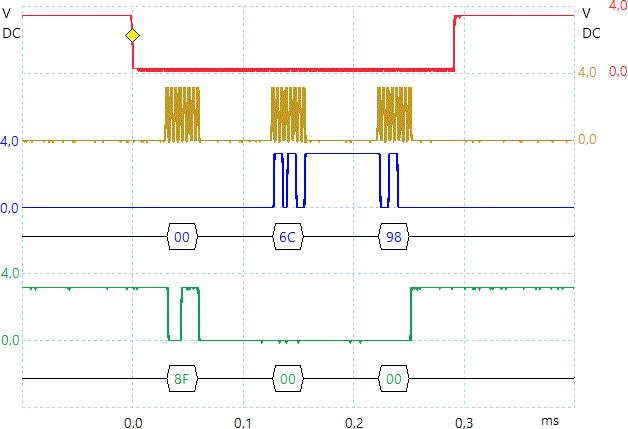

Di seguito il diagramma temporale. Dall'alto:

In rosso, lo Slave Select attivo basso
In ocra, gli 8 + 8 + 8 + 8 impulsi di clock.
In blu, i tre byte trasmessi dall'ADC (MISO) e la relativa decodifica: 0x00 0x6C 0x98, risultato della conversione
In verde, i tre byte trasmessi dal PIC (MOSI) e la relativa decodifica 0x8F 0x00 0x00, ovviamente coincidenti con quanto presente nel codice

Codice

SPI master utilizzando le PLIB

Esercizi

Scrivere la funzione void Set_DAC(int mVoltage, int channel) il cui scopo è impostare la tensione in uscita ad uno dei canali del DAC MCP4288, con tensione in millivolt. In alternativa, la tensione potrebbe essere espressa come double... con qualche effetto negativo (quali?)
Scrivere la funzione int Get_mV_ADC (int channel) il cui scopo è leggere la tensione applicata ad uno dei canali del MAX146

Data di creazione di questa pagina: febbraio 2015
Ultima modifica: 27 dicembre 2015
