Usare l'ADC con le PLIB

Tutorial → PIC18 in C → ADC → L'ADC con le PLIB

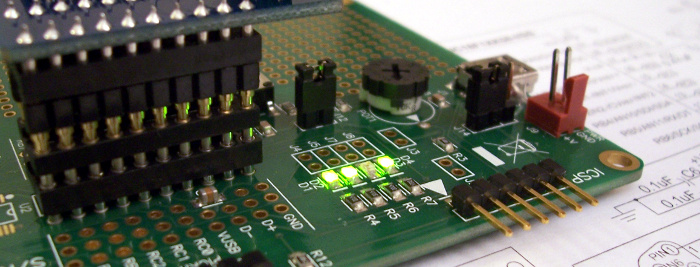

I LED sulla scheda demo

Le PLIB sono dal luglio 2015 sconsigliate per nuovi progetti

Le PLIB contengono una serie di macro e funzioni per utilizzare il convertitore AD. A fondo pagina un esempio di codice.

Le prime fasi di configurazione degli ingressi sono uguali a quanto già descritto e non verranno quindi riprese. Occorre prestare attenzione al fatto che il canale analogico è configurato "manualmente".

Lo stesso vale per la descrizione dell'hardware utilizzato

Occorre configurare il convertitore:

OpenADC(ADC_FOSC_16 | ADC_RIGHT_JUST | ADC_2_TAD,
ADC_CH11 | ADC_INT_OFF,
ADC_REF_VDD_VSS,
0);

I parametri sono passati quattro variabili, ottenute come "or" di una serie di costanti (si osservi la definizione della costante #define USE_OR_MASKS all'inizio del file):

La prima costante imposta la frequenza del clock dell'ADC, l'allineamento ed il tempo di acquisizione. In pratica è il contenuto del registro ADCON2
La seconda costante imposta il canale da collegare al convertitore e disattiva le interrupt
La terza imposta le tensioni di riferimento
La quarta sembra inutilizzata. Il suo scopo è quello di configurare i pin disattivando i buffer digitali, ma questa operazione viene effettuata usando una modalità tipica di altri PIC18 (A/D Port Configuration Control). Aspetto da approfondire

La parte rimanente del codice non fa altro che riprendere quanto già descritto, usando funzioni anziché accedendo direttamente ai registri SFR:

ConvertADC(); // Start of conversion
while (BusyADC()); // Wait until end of conversion
voltage10bits = ReadADC(); // Read data

Il codice

Conversione AD - PLIB - source code
