Usare Timer0 con PLIB

Tutorial → PIC18 in C → Timer0 → Timer0 con PLIB

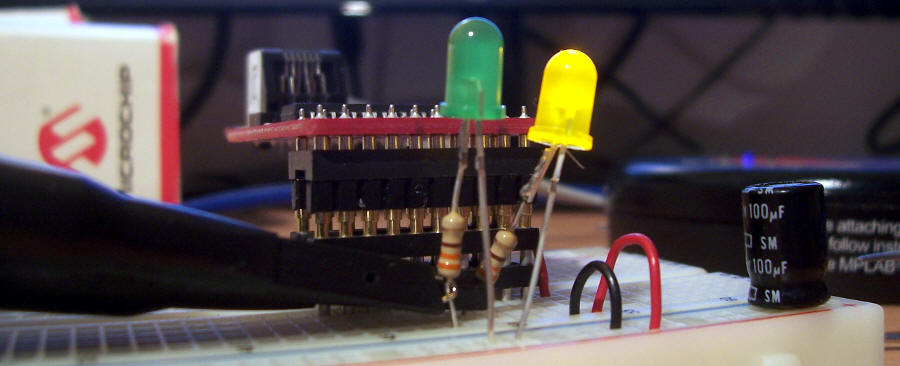

Due LED pilotati da Timer0

Le PLIB sono dal luglio 2015 sconsigliate per nuovi progetti

Questa pagina illustra l'uso del Timer0, mediante l'uso delle Peripheral Library (PLIB) fornite da Microchip.

Le PLIB sono una raccolta di funzioni e macro che vorrebbero semplificare le cose al programmatore, anche a costo di una certa rigidità.

La configurazione dell'hardware utilizzato e la presentazione delle funzioni del codice sono riportate in questa pagina di cui si consiglia la lettura della parte introduttiva prima di proseguire,

Le particolarità del codice:

Occorre includere l'header file in cui sono dichiarate tutte la funzioni
#include <plib.h>

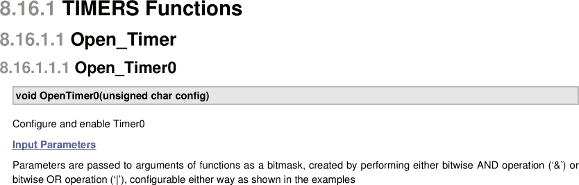

Una funzione permette di configurare tutti i parametri del timer, gli stessi già visti
OpenTimer0(TIMER_INT_ON & T0_16BIT & T0_SOURCE_INT & T0_EDGE_FALL & T0_PS_1_4);
Un'altra funzione permette di scrivere il valore iniziale nel contatore
WriteTimer0(TIMER0_VALUE);

Probabilmente la cosa più complessa è muoversi nella documentazione: un file PDF di ben oltre 1000 pagine piuttosto confuse. I passi potrebbero essere i seguenti:

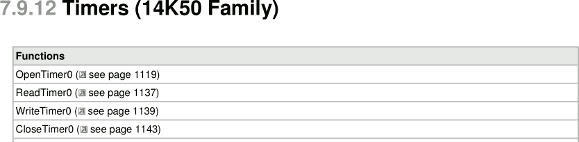

Individuare modello preciso del PIC18, nelle primissime pagine dell'indice. Seguire il link (meglio non usare il riferimento della pagina, nell'esempio 108, in genere errato)

Indice delle PLIB
