Record_it! è un programma che permette di registrare e visualizzare il segnale in ingresso alla scheda audio ed, eventualmente, di generare un tono (è ovviamente richiesta in questo caso una scheda audio full-duplex ma oggi tutte lo sono).

Il motivo per cui ho presentato questo programma è dovuto al fatto che i sorgenti sono utili come base per usare i servizi dell'SDK Microsoft e quindi realizzare strumenti virtuali che usano la scheda audio

Una possibile utilizzazione del programma compilato è quella di testare la qualità della sezione analogica della scheda audio:

1. si prende un cavetto e si collega l'uscita LINE-OUT con l'ingresso LINE-IN della scheda audio; è preferibile usare un cavetto schermato di breve lunghezza
2. si attiva il programma e si preme il pulsante Play&Record: la scheda audio emette un suono attraverso il DAC (p.e. un tono ad 1 KHz) ed in contemporanea registra la risposta attraverso l'ADC. Per variare l'intensità è possibile usare in mixer di Windows, per variare la frequenza si modifica l'apposita casella.

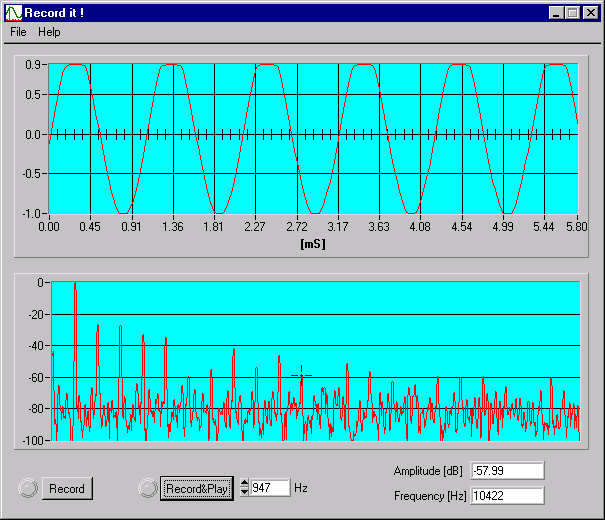

3. Si osserva la risposta nel grafico inferiore (quello superiore è poco più che qualitativo): in teoria si dovrebbe notare un'unica linea verticale in corrispondenza del tono generato (verificare con il cursore la frequenza e l'ampiezza, sempre di 0dB). Tutto il resto sono difetti:

• Si notano alcune linee verticali in corrispondenza dei multipli del tono generato, ma in genere solo se il volume è elevato sono chiaramente individuabili: è la distorsione armonica
• Si nota una linea verticale in corrispondenza dei 50Hz: è il ronzio causato dalla frequenza di rete: a volte arriva anche a -60dB (1/1000 del segnale). Alcune schede hanno un disturbo a frequenze molto basse (p.e. 2Hz): non sono da considerarsi difetti in quanto non udibili
• Una serie di molte sottili linee di piccola intensità e casuale: in teoria dovrebbero stare sotto i -95dB, ma solo in teoria: è il rumore di fondo. Tanto più è basso tanto più la scheda "suona bene". Con una Tourtle Beach ® i picchi sono poco sotto i -90dB (cioè appena visibili sul grafico), con una Creative SoundBlaster 16 ® si superano i -80dB, ho trovato una scheda da battaglia con un rumore di fondo superiore a -60dB

Se non si dispone di una scheda full-duplex, è ovviamente solo possibile registrare l'audio ed avere un "micro oscilloscopio" ed un "micro analizzatore di spettro".

Per scaricare il software (eseguibile e sorgenti), clicca qui

Per l'esecuzione è necessario avere già installate le DLL di run-time di LabWindows/CVI v 5.01
