Place holder

Questa pagina non è ancora qui

Questa pagina spiegherà (forse) le seguenti cose:

• Far comunicare direttamente due dispositivi con LoRa
• Collegare un End Devices ad un Gateways LoRaWAN

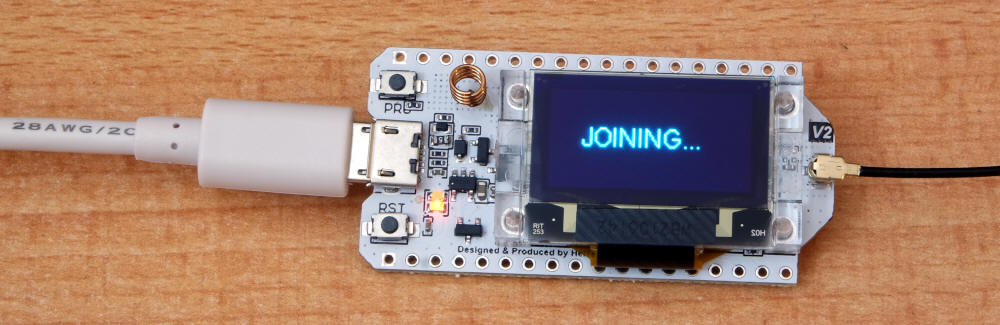

Hardware di riferimento: Heltec ESP32+LoRa HTIT WB32LA,

Installazione di base

https://heltec-automation-docs.readthedocs.io/en/latest/esp32/quick_start.html

In breve:

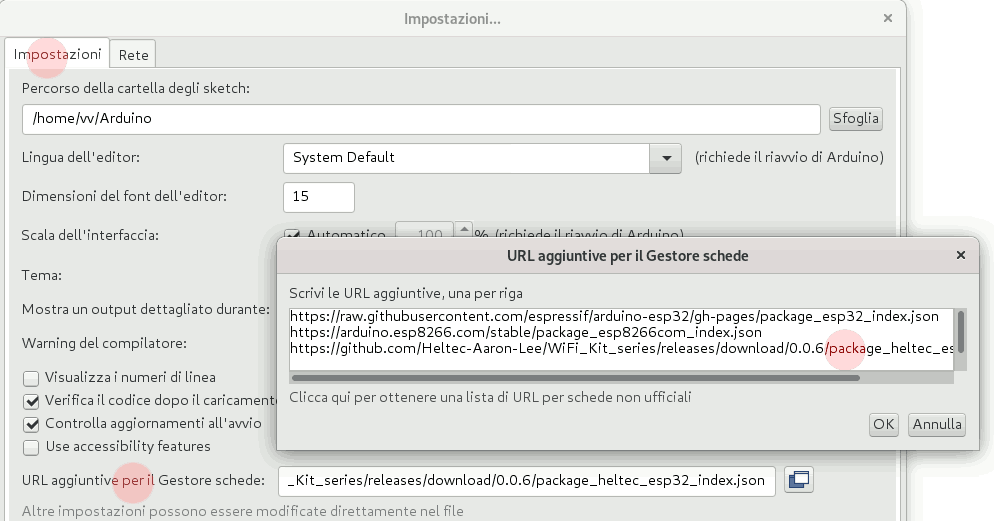

• Installare il codice per la gestione della scheda File → Impostazione → URL aggiuntive, specificando https://github.com/Heltec-Aaron-Lee/WiFi_Kit_series/releases/download/0.0.6/package_heltec_esp32_index.json (nota 1)

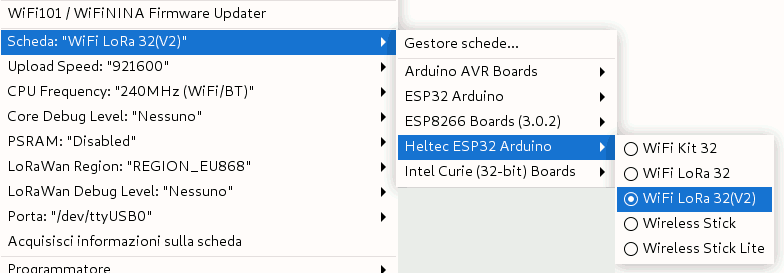

• Specificare la scheda utilizzata, per esempio Heltec LoRa32(v2)

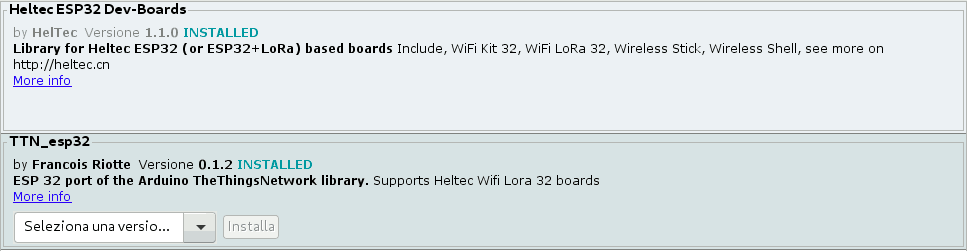

• Includere le librerie HeltecESP32 Dev-Boards (non ancora valutata: TTN_esp32)

Le schede sono vendute con pre-installato il codice WiFi_LoRa32FactoryTest, presente tra gli esempi.

LoRaWAN - Heltec - Problemi con licenza sul secondo device

https://heltec-automation-docs.readthedocs.io/en/latest/esp32/lorawan/index.html

In questa sezione sarà (forse) mostrato come usare le librerie LoRaWAN di Heltec.

Preliminari:

• Scaricare la libreria: https://github.com/HelTecAutomation/ESP32_LoRaWAN. Se si usa la versione .ZIP: Sketch → #Includi Libreria → Aggiungi Libreia da file ZIP

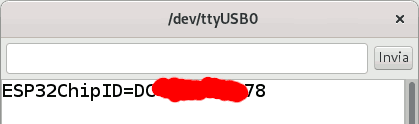

• Trovare il ProducID con il codice Chip ID read example

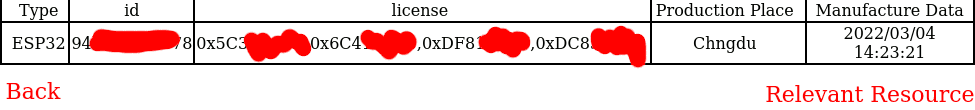

• Scaricare la licenza scrivendo il ProductID nella pagina https://resource.heltec.cn/search (nota 2)

• Impostare la frequenza di trasmissione Strumenti → LoRaWAN Region coerentemente con quella del modulo e la nazione in cui si opera, Nel mio caso EU868
• Creare un account TTN: https://www.thethingsnetwork.org

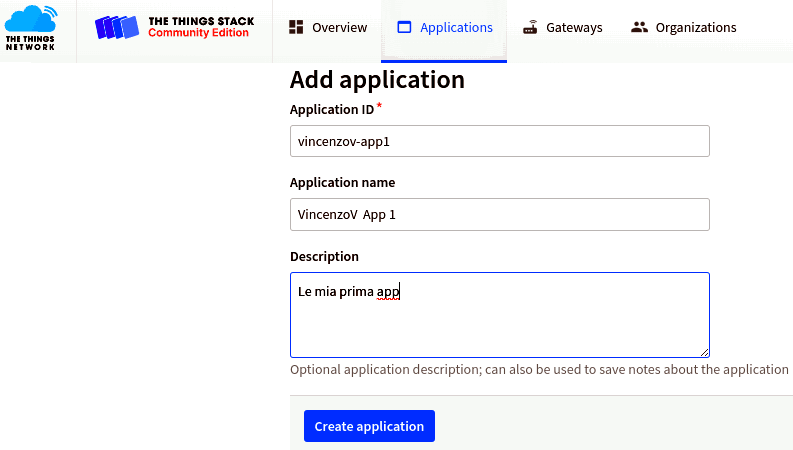

• Creare una Applicazione all'interno della console: https://eu1.cloud.thethings.network/console/applications

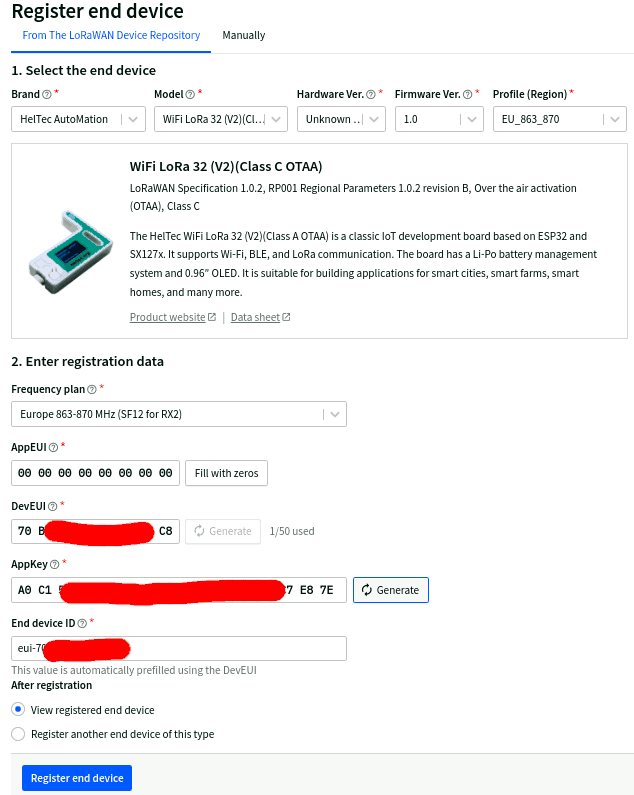

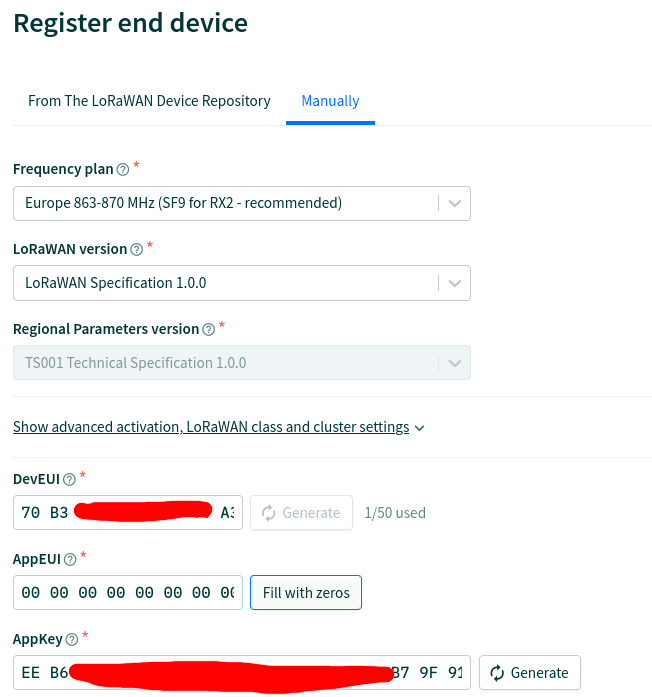

• All'interno dell'applicazione aggiungere un End Device:

• Come primo codice di esempio ho usato OTAA_xxx. Occorre inserire;
  • il codice della licenza ottenuto come descritto in uno dei punti precedenti
  • il DevEui, l'app AppEui e Appkey, ottenuti nei punti precedenti; è possibile copiare il codice nella formattazione richiesta usando gli appositi pulsanti
• Il codice sembra non trovare alcun gateway pubblico attivo: all'interno dell'applicazione sul sito TTN non è visibile nessun messaggio ricevuto
• Per questo ho deciso di installare a casa mia un Gateway LoRaWAN pubblico

LoRaWAN - TTN_esp32 - FAIL

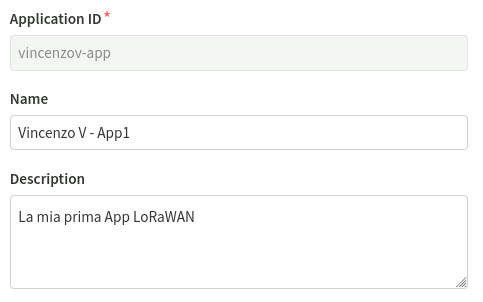

Creare una App

Console Europe 1





Note

1. Verificare eventuali aggiornamenti
2. Se la pagina non ritorna il codice della licenza, occorre scrivere all'assistenza (a me non ha funzionato...)

Pagina creata nel maggio 2022
Ultima modifica: 8 maggio 2022
