Trasmissione seriale asincrona con il PIC18, in C

Tutorial → PIC18 in C → Trasmissione seriale asincrona

Sviluppo sospeso

In questa pagina sarà mostrato come utilizzare il modulo Enhanced Universal Synchronous Asynchronous Receiver Transmitter (EUSART) per trasmettere e ricevere segnali seriali asincroni.

Questi segnali sono alla base degli standard RS-232 e RS485. Pur trattandosi di protocolli piuttosto datati e non più presenti nei computer da ufficio, sono ancora ampiamente utilizzati per connettere periferiche che vanno ricevitori GPS ai trasmettitori Bluetooth.

L'hardware del modulo UART

Il modulo EUSART del PIC18 è costituito da un trasmettitore ed un ricevitore che possono funzionare un modo parzialmente indipendente, rendendo possibili trasmissioni full-duplex. In seguito si farà riferimento solo agli aspetti che riguardano la trasmissione asincrona, da cui la caduta della "S" nell'acronimo.

Il trasmettitore

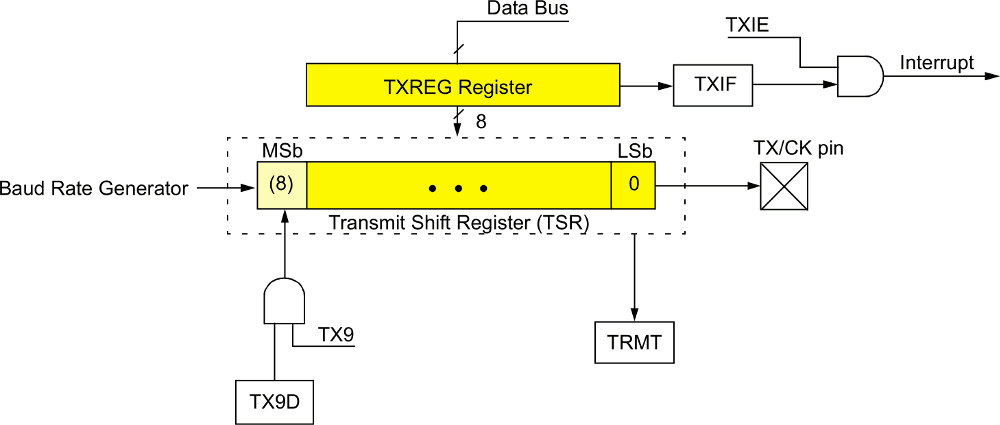

Lo schema semplificato del trasmettitore è costituito da:

Un registro a scorrimento TSR, non accessibile al processore e direttamente collegato al pin fisico di trasmissione
Il registro di trasmissione TXREG in cui il PIC scrive il byte da trasmettere. Il trasferimento tra i due registri TXREG e TSR è gestito autonomamente dell'hardware e costituisce un piccolo registro FIFO a due livelli che permette di accodare fino a due byte senza attendere l'effettiva trasmissione
Un generatore di clock

UART

SI osservi che è gestita la trasmissione di 9 bit, rendendo possibile l'uso di protocolli basati sulla distinzione di dati e indirizzi.

Il ricevitore

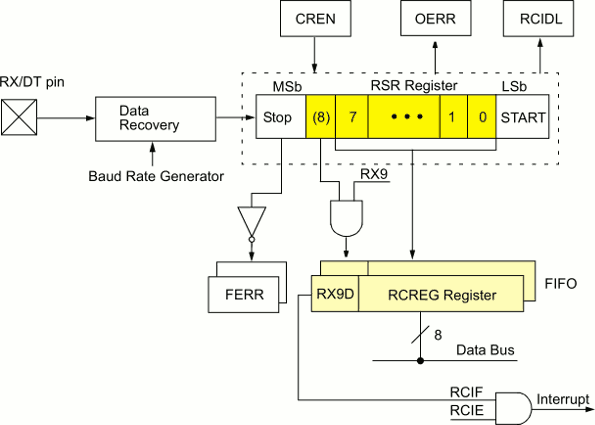

Lo schema semplificato del ricevitore mostra:

Il registro a scorrimento RSR, direttamente collegato al pin di ingresso e non direttamente accessibile al processore
La coppia di registri RCREG che, insieme a RSR, costituiscono il registro FIFO a tre livelli da cui il PIC18 legge i byte ricevuti
Il generatore di clock
Una serie di flag che permettono di individuare gli errori di ricezione

Si noti che anche in ricezione i buffer sono a nove bit.

Per l'utilizzo di questa periferica consiglio di leggere la pagina Trasmissione seriale asincrona con MCC

Data di creazione di questa pagina: giugno 2016
Ultima modifica: 3 giugno 2016
