L'integrato FT2232H e Windows XP

Home → Tutorial → Appunti scolastici → Appunti sparsi → FT2232H → XP

Questa pagina contiene materiale obsoleto

Iniziare ad usare questo integrato con Windows XP in ambiente VisualC++ è semplice anche se i passaggi richiedono una certa familiarità con il compilatore.

Innanzitutto la configurazione usata per i test:

Macchina virtuale creata con Virtualbox ma penso non ci siano problemi con macchine reali (purtroppo -o per fortuna, punti di vista- non sono un utente Microsoft e quindi non dispongo di una macchina reale con tale sistema operativo installato). Se usate VmWare, l'interfaccia USB non può funzionare a 480 Mbit/s.
Windows XP SP3 aggiornato, Visual Studio 2008 (in realtà serve solo il compilatore C++)
Il driver D2xx da scaricare dal sito FTDI. Tra le altre cose l'archivio contiene anche i due file delle librerie, citati più avanti

Installazione dei driver

I driver sono disponibili direttamente sul sito FTDI. La versione utilizzata è l'ultima disponibile (D2XX 2.06.00). Ho avuto qualche problema durante l'installazione risolti utilizzando il setup eseguibile, disponibile sulla stessa pagina.

Il primo programma: helloREALworld

La versione "reale" del classico "hello world": far lampeggiare due LED.

Prima di cominciare occorre aver sottomano sia la D2XX Programmer's Guide sia i fogli tecnici del componente FT2232H Dual High Speed USB to Multipurpose UART/FIFO IC, entrambi disponibili sul sito FTDI. E magari leggerli velocemente...

L'hardware

Fate riferimento a quanto detto a proposito del programma in ambiente linux.

Scrivere il programma

Occorre avviare Visual Studio 2008 e creare un progetto Win32 console, cioè senza interfaccia grafica. E' sufficiente, d'ora in avanti, confermare tutte le opzioni proposte.

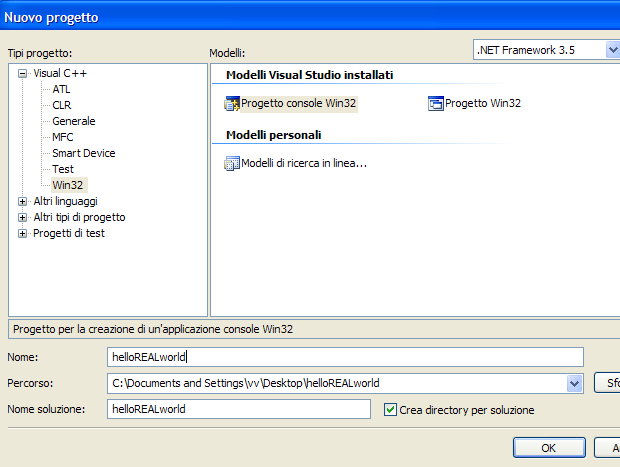

Un nuovo progetto VisualC++

Il progetto è costituito da:

Il file sorgente helloREALworl.cpp (scaricabile a fondo pagina)
l'header file ftd2xx.h, così come fornito da FTDI
La libreria statica ftd2xx.lib, così come fornito da FTDI
Altri file di supporto generati automaticamente al momento della creazione del progetto

I due file ftd2xx posso essere aggiunti cliccando con il tasto destro sulle voci padre del menu di sinistra.

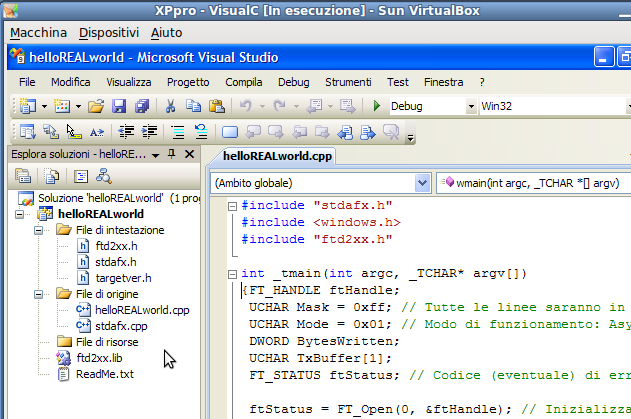

Progetto VisualC: visione d'insieme

Qualche nota sul file sorgente che potete scaricare a fine pagina:

FT_HANDLE ftHandle;
ftStatus = FT_Open(0, &ftHandle); // Open FT2232H and assign to "handle"

Tutti gli accessi al FT2232H saranno effettuati con questa "maniglia", concettualmente simile agli handle usati per i file.

Dopo ogni chiamata alle funzioni FT_xxx() è buona norma verificare sempre la presenza di errori con il blocco:

if(ftStatus != FT_OK) // Error?
{printf("Error code: %d \n", ftStatus);
return(1);
}

Non è strettamente necessario per la funzionalità del programma ma vi consiglio di farlo, nulla è peggio di un programma che si blocca "inspiegabilmente" a causa di un connettore USB scollegato...

ftStatus = FT_SetBitMode(ftHandle, Mask, Mode); // Setup mode

Configuro il funzionamento dell'integrato: scrittura parallela di bit attraverso il buffer FIFO. FT2232H permette una discreta varietà di modi di funzionamento: quello presentato è il più semplice.

for (;;) // Infinite loop
{TxBuffer[0]=0x40; //0100 0000 - LED1 ON (connected to ADBUS6)
ftStatus = FT_Write(ftHandle, TxBuffer, 1, &BytesWritten);
Sleep(1000);

TxBuffer[0]=0x20; //0010 0000 - LED2 ON (connected to ADBUS5) - LED1 OFF
ftStatus = FT_Write(ftHandle, TxBuffer, 1, &BytesWritten);
Sleep(1000);
}
}

Le parentesi graffe {} con la tastiera italiana in ambiente Windows si ottengono tenendo premuto ALT e digitando di seguito 1 2 3 oppure 1 2 5

Per compilare ed eseguire il programma si utilizzano le apposite voci del menù (oppure i tasti funzione F7 e F5). Ovviamente occorre prima collegare la scheda al connettore USB del computer.

I due LED dovrebbero lampeggiare con frequenza pari ad un secondo, fino all'interruzione manuale del programma attraverso l'apposita voce del menù (oppure CTRL+C se si lancia da linea di comando).

Scarica il file sorgente
