[ Orcad Layout: indice ] [ Pagina precedente ] [ Pagina successiva ]

Per poter realizzare il circuito è necessario stampare separatamente i vari layer del circuito. Per far ciò occorre come prima cosa usare l'icona Post_processing > Set_up_batch.

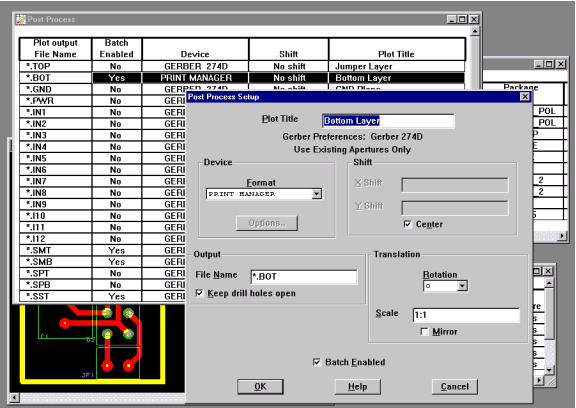

Qui sotto riporto, in secondo piano, lo spreadsheet di post-processing che riporta i layer che compongono lo stampato sulle varie righe ed il settaggio dei parametri di output sulle colonne.

Dopo aver selezionato una delle righe (bottom_layer nell'esempio qui riportato), cliccato con il tasto destro del mouse e scelto modify, appare la finestra che permette di impostare i vari parametri:

• il tipo di output richiesto (l'hobbista in pratica sceglierà sempre Print_manager visto che ben difficilmente dispone di un fotoplotter Gerber). L'uscita su stampante è adeguata per la produzione di master per la fotoincisione
• L'opzione per mantenere aperti i fori (è vivamente consigliato attivarla). Non è possibile deciderne la dimensione ma quella ottenuta è adeguata per la foratura manuale
• L'eventuale possibilità di spostare o ruotare l'immagine che verrà stampata
• La scala, ovviamente da lasciare 1:1 se si stampa su acetato o su altro supporto per la fotoincisione
• La possibilità di Mirror. Personalmente lascio questa opzione disattiva per il layer Bottom ed attiva per quello Top in quanto ciò permette di usare il foglio che verrà stampato nella maniera che reputo la migliore (cioè con l'inchiostro di stampa rivolto verso il rame). Attenzione a non sbagliare
• L'opzione per attivare o meno la stampa del layer. Normalmente è attiva per i soli layer Bottom, Top (se previsto) ed assembly. Per ciascun layer è stampato un foglio separato. Potrebbe essere utile stampare anche il piano di foratura

Cliccando con il tasto destro su una riga dello spreadsheet di post-processing e scegliendo preview si scoprono due cose che lasciano perplessi:

• I fori al cento delle piazzole non appaiono aperti anche se si è attivata l'apposita opzione. In realtà la stampa sarà corretta, è solo una "svista" dei programmatori
• Le piste appaiono spesso di colori vari (in genere blu). Questa cosa, al di là di considerazioni estetiche, pone un grosso problema: con una stampante in bianco e nero (in particolare con le laser, le migliori per questo uso) le piste appariranno retinate, producendo pessimi risultati quando si passerà alla fotoincisione. Per risolvere il problema occorre fare i seguenti passi (siate scrupolosi…)

1. Visualizzare lo spreadsheet di post-processing in circa metà schermo

2. Cliccare con il tasto destro sulla riga del layer interessato e premere preview

3. Dimensionare la finestra di preview per occupare circa metà schermo

4. Cliccare in un punto qualunque della finestra di preview

5. Cliccare sull'icona Inizialize_color, cliccare con il tasto destro del mouse sulla riga interessata, nella colonna con il colore, e scegliere il colore nero

6. Tornare allo spreadsheet di post-processing (senza chiudere le alte finestra), cliccare con il tasto destro del mouse sulla riga interessata e scegliere Save_colors.

Un intervento sempre necessario per una migliore leggibilità è quello di editare il layer Assembly, cioè quello che contiene il disegno dei componenti ed i rispettivi valori oltre a scritte varie. In particolare è necessaria la corretta rotazione e lo spostamento delle scritte che si sovrappongono. È utile anche l'aggiunta di scritte, anche se non saranno presenti sullo stampato (a meno che si voglia realizzare anche una serigrafia).

Per editare un layer (solo graficamente !) è sufficiente intervenire con i tool disponibili quando è aperta la finestra di preview.

Finalmente, per stampare i layer attivati è necessario usare il comando Post_processing > Run_batch. Ogni layer è stampato su un foglio diverso ed ovviamente per ciascuno di essi sarà necessario introdurre il supporto adeguato, carta piuttosto che lucido.

Un metodo alternativo per la stampa in scala di un singolo layer è quello di evidenziarlo nello spreadsheet di Post_process e, dopo aver cliccato con il tasto destro del mouse, selezionare Plot_to_print_manager.

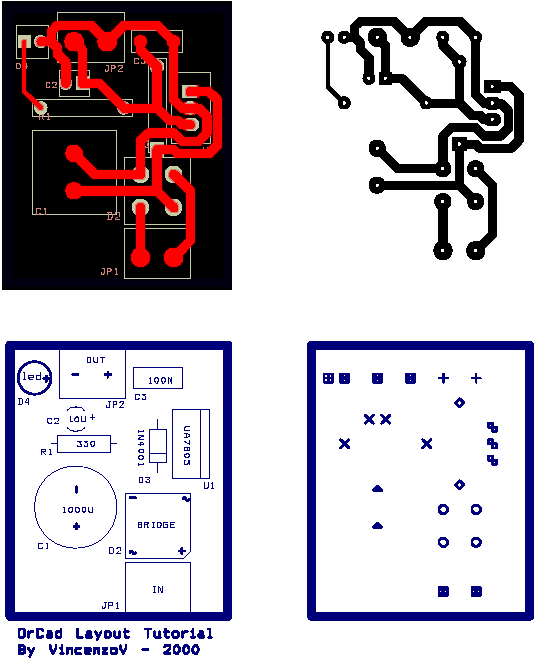

Di seguito quattro viste del circuito di esempio scelte tra le molte disponibili, stampate non in scala. Nell'ordine:

1. La finestra con lo stampato al termine delle operazioni di sbroglio
2. La stampa del lato saldature. Notare che il colore è stato correttamente forzato a nero e che la stampa è simmetrica rispetto a quanto si dovrà vedere sullo stampato se guardato dal lato saldature
3. La disposizione dei componenti (nel classico colore blu scuro)
4. Il piano di foratura (normalmente inutile per l'hobbista)
